公路涵洞波紋板冷彎成型機工藝流程：

上料平臺——導直機構——成型主機——接料平臺——控制系統——成型模具

公路涵洞波紋板冷彎成型機機組主要參數：

1、原材料機械性能及規格：

  材質：      Q235

  鋼帶厚度：  200x55x4mm-8.0mm

  鋼帶寬度：  ≤1510mm

2、公路涵洞波紋板冷彎成型機機組技術規格：

成型方式：  輥式冷彎成型

生產速度：  每分鐘3-10m 可調

進料方向：  左進料

主電壓：    380V，50Hz

機組總功率：180KW

公路涵洞波紋板冷彎成型機設備概述：

1、堆料平臺：堆料架采用8號槽鋼焊接，有效堆料2噸，料臺長3米，寬1.6米，

2、上料平臺：

采用滾輪式上料臺，料架用型鋼焊接,有效載重2T，料臺長度4 米，寬1.8米，配有4組導直機構,導向材質Gcr15,左右配絲桿調節，導向單邊可節范圍150mm,可配套成型主機生產1250mm板寬和1510mm板寬鋼板產品成型。

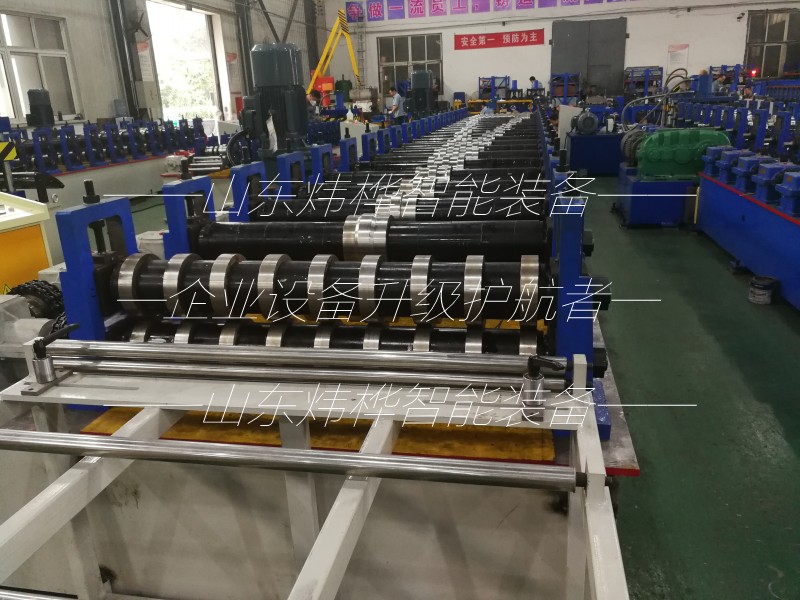

3、成型主機：

成型主機25架。龍門獨立牌坊式結構，機械進料展開1650mm，牌坊道次中心距800mm.單片成型板長度不得小于2000mm。牌坊 材質ZG35#，回火處理,軸徑￠180mm,軸材質40Cr，調質處理。單出軸下傳動分配齒輪箱，齒輪箱型號GY250，傘齒模數M=14，分配齒輪 箱與輥軸之間用80mm×80mm方軸傳動連接。導向糾偏立輥架3付。主傳動采用直流電機調速，功率75KW2套，配ZS825減速器，2臺速比112。設備最大進料寬度1520mm，軋制厚度范圍4-8.0mm,軋高度范圍25-56mm,軋制速度3-10米每分鐘,設備占地總長30米。

4、 接料平臺

5、 直流控制系統：

采用直流電器柜590控制系統，可手動控制整條生產線啟動、停止動作，

6、成型模具：

隨機帶波紋板成型模具一套200mmx55mmx4-8mm波型，模具材質40r，淬火硬度HRC48o～52o，設備適用進料展開1250，1510mm板型
