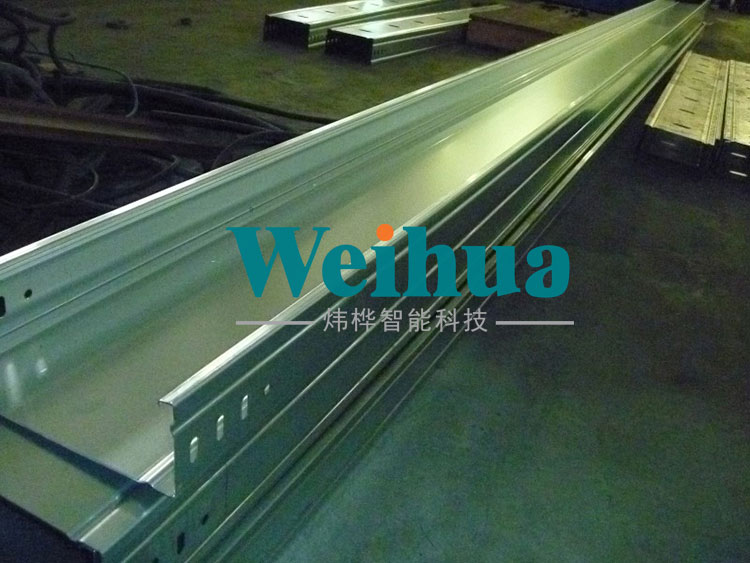

電纜橋架成型機設備

全自動電纜橋架成型設備生產工藝流程

被動放料 → 校平 → 送料（伺服）→ 沖孔/ 切斷 → 輸送料 → 成型 → 出料

主要設備結構、性能概述

1.被動放料機

板料寬度：200—950mm；材料厚度0.8~2.0 mm

料卷內徑：φ508mm；   內徑漲縮范圍ф480-520 mm；

料卷最大外徑:φ1300mm;承載重量：≤6ton

2.校平機

工作輥數：九輥式校平機

結構特點：校平輥經調質、鍍鉻處理后其剛性、表面粗糙度等機械性能大大提高；其由夾送輥及校平輥組成，夾送輥可單獨調整，校平上輥采用整體結構，前后設兩個調整點，可形成一定的傾斜角度，便于提高校平質量。校平機入料端帶有一對導向平輥及兩對導向立輥，導向立輥可對中移動及同時移動。手輪調整，帶刻度，方便對中。

3. NCF950伺服送料機

功能：送料。

結構特點：采用伺服電機驅動。多段式送料：可輸入10組不同送料長度，液晶觸摸顯示便于更改、設定各技術參數。自動感應啟動系統與沖床聯動（控制沖床的啟動）。

4.沖壓機

沖壓機型號:JF21-400（ 代定噸位，僅供參考，可以自購和協助購買）

沖壓機：采用鋼板焊接機身，剛性好，外形美觀。采用組合式氣動摩擦離合器。

5.輸送導正臺

形式：動力輥輪式（輸送材料）

功能與結構：導正沖壓切斷后的板料順利進入輥彎成型機。導正裝置主要由氣缸組成。導向輪可方便地調整，適應不同的寬度的板料。

技術參數：材料寬度200—-950mm

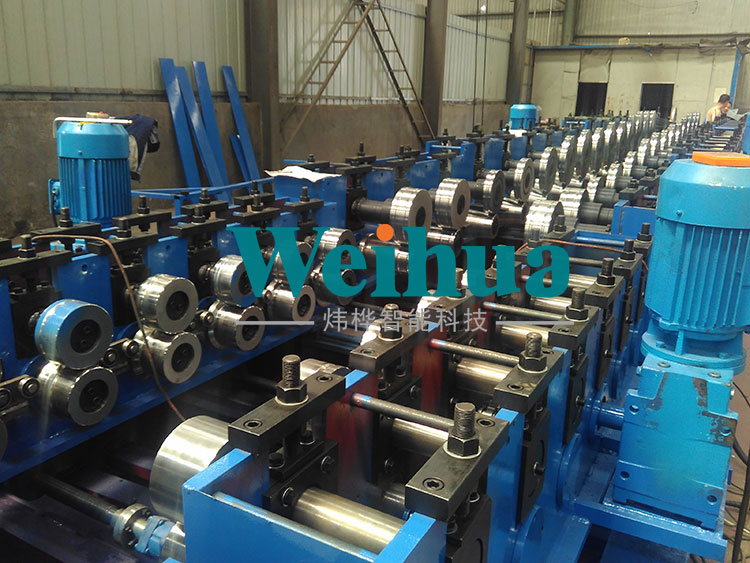

6. 成型主機

形式：雙懸臂齒輪傳動、寬度可調萬能成型機整體移動，可快速自動（腰高和寬度）調換規格；（變頻電機控制）

技術參數：

水平輥架數： 約20-22架

 進料寬度：   200～950mm

成型機軸徑： （具體根據實際情況調整）

水平輥距：   約350-550mm

電機功率：   22KW

線速度：　　 10-15m/min。

7.出料臺

結構：輥筒式，無動力

長度：6m

8.電器控制系統

整線采用PLC控制，液晶顯示觸摸屏，人機界面。實現人與PLC的交互。操作人員通過設定的程序自動運行（可編程控制）并對控制過程進行監控，實現操作人員控制生產線和修改控制參數，并可實時監控設備運行狀態，運行參數和故障指示等。 制件長度數字設定，制件長度可調整。實時監控設備運行狀態和故障指示。
